Blackmagic MultiView 16

Brand: Blackmagic Design
SKU: HDL-MULTIP6G/16

Giám sát tối đa 16 source SDI bằng Ultra HD monitor hoặc TV. Hỗ trợ tất cả các định dạng SD, HD và Ultra HD.TÍNH NĂNG NỔI BẬT● 16 cổng...



+ Liên hệ đặt hàng

46,380,000 đ / sản phẩm

Vui lòng liên hệ Call: 0916 555 166


Giám sát tối đa 16 source SDI bằng Ultra HD monitor hoặc TV. Hỗ trợ tất cả các định dạng SD, HD và Ultra HD.

TÍNH NĂNG NỔI BẬT

● 16 cổng 6G-SDI Input với Loop Output
● 4 cổng SDI và 1 cổng HDMI MultiView Output
● Hỗ trợ SD, HD, Ultra HD 4K, DCI 4K
● Cấu hình đa khung 2x2, 3x3, 4x4
● Tích hợp màn hình LCD và các nút xoay điều khiển
● Nút bấm điều khiển ở mặt trước
● Cổng internet cho phép điều khiển từ xa
● có kích thước bằng 1 đơn vị rack tiêu chuẩn
● Cổng nguồn tương thích nguồn điện ở nhiều mức điện áp khác nhau.

Sử dụng 1 màn hình độc lập để truy xuất Multiview.

Blackmagic Multiview


Sản phẩm ATEM 2 hỗ trợ 2 màn hình multiview độc lập , hiển thị lên đến 16 camera.

Bạn có thể tuỳ chỉnh Multiview layout và thay đổi nhãn cho từng màn hình độc lập. Điều này giúp bạn dễ dàng xem program , preview , và tất cả các source input.

Introducing new MultiView HD



Công cụ Transitions sáng tạo

ATEM tích hợp nhiều kiểu transition chất lượng cao cho các định dạng SD,HD,4K . Bao gồm mixes , dips , wipes và nhiều kiểu switch chuẩn truyền hình khác. Tạo ra 1 “on air” tuỳ chỉnh cho nhiều wipe pattern, độ dài và các thông số khác. Model ATEM 1 và ATEM 2 đều tích hợp các animated stinger và DVE transition.

Hiệu ứng cho digital video

Model ATEM 1 & 2 đều tích hợp những hệ thống xử lí hiệu ứng hình ảnh. Dùng chức năng DVE to position , resize , rotate và scale video thời gian thực. Tạo ra những hiệu ứng picture-in-picture với 3D border , shadow và lighting. Thêm 1 tính năng DVE transition động ,  để đẩy, xoay các hiệu ứng để chuyển source.

Supper Source

Tạo 1 multibox kết hợp thật dễ dàng với ATEM Suppersource.  Được tích hợp vào ATEM 2 M/E Production Studio 4K, bạn có 5 layer độc lập với 4 pic-in-pic DVE và 4 keyer giúp bạn có thể chèn vào bất cứ video input nào.

Thử hình dung sử dụng Suppersource cho các cuộc phỏng vấn sử dụng multicam hoặc làm live event. Suppersource dễ dàng save và recall ngay lập tức.

Dual Media Player

ATEM switcher sở hữu 1 bộ nhớ cho media pool cho phép bạn có thể tải still frame và graphic để key. Những định dạng hình ảnh phổ biến đều được hỗ trợ, hoặc bạn có thể tải trực tiếp từ Photoshop CC với plug-in có sẵn. ATEM production studio 4K  support 20 still frame định dạng RGBA Ultra HD trong khi ATEM 1 và 2 hỗ trợ lên đến 32 still frame và video Ultra HD 180 frame hoặc 1080 720 frame.

High Resolution Monitoring

Powerful Keyers

Công cụ Key mạnh mẽ với các upstream key với luminance , linear , pattern và chroma key có thể xử lý mọi thứ trong phông xanh và những hiệu ứng multi-layer đặc biệt.

ATEM 1 & 2 sở hữu 4 upstream key , 2 downstream key độc lập cho phép bạn thiết kế các layer theo sở thích.

Power Macro

Để tạo ra những sequence thích hợp cho từng thời điểm , bạn có thể sử dụng công cụ macro. Ghi lại 1 sequence của việc transition giữa các video source , tích hợp hiệu ứng key , tinh chỉnh audio mixer , thiết lập camera control và nhiều tính năng khác trong phần điều khiển. Macro được save ở XML file có thể edit bằng 1 đoạn text đơn giản nên bạn có thể kết hợp với nhau 1 cách tinh vi mà bạn khó có thể thực hiện trong khi làm live. Có nghĩa là bạn có thể tạo ra những sequence trước và gọi ra để sử dụng ngay lập tức, có thể copy giữa các ATEM và sử dụng nhiều lần.

Kết nối 6G-SDI linh động

Tất cả switcher đều hỗ trợ 6G-SDI cho phép bạn có thể làm việc với chất lượng cao nhất, bởi vì kết nối SDI là các đầu nối BNC cơ bản , nên bạn có thể dễ dàng lựa chọn format SD hoặc HD cho các thiết bị của bạn. Có nghĩa là 6G-SDI cho phép bạn làm việc với tất cả các định dạng video.

Multi Rate 6G-SDI Connections



Remote Camera Control

Đầy đủ chức năng điều khiển camera từ phần mềm ATEM Control.  Blackmagic Studio Camera có thể điều khiển thông qua kết nối SDI ngược về camera, giúp bạn có thể điều khiển đầy đủ các chức năng như chỉnh màu, focus , iris … Có 2 giao diện điều khiển, 1 giống như CCU của các camera thông thường và 1 còn lại như giao diện phần mềm Davinci dùng để tinh chỉnh màu.

External Router Control

Professional Broadcast Panel

Bàn ATEM 2 Panel hỗ trợ 2 M/E switcher độc lập ,  nên bạn có thể sử dụng nguồn đôi của ATEM để mở rộng 2 M/E switcher của bạn.

Khi bạn muốn điều khiển chương trình 1 cách nhanh và hiệu quả , bạn nên hướng tới giải pháp sử dụng bàn panel. Chọn panel ATEM 1 nhỏ gọn cho 10 input hoặc ATEM Panel 2 với 20 input , cả 2 đều có sẵn những phím chức năng , nút vặn và các công cụ khác để giúp bạn thao tác nhanh hơn khi sản xuất.

Truyền hình và live event đôi khi luôn xảy ra những sự cố ngoài dự định. Đó là tại sao ATEM sử dụng 1 tương tác bên trong để nâng cao chất lượng điều khiển. Những Pc rẻ tiền sẽ tác hại đến ATEM switcher khi điều khiển bởi Pc mắc lỗi sẽ dẫn đến ATEM không điều khiển được. Vì vây, ATEM đã khắc phục được điểm yếu này của các thiết bị switcher khác, là phần mềm PC control chỉ kết nối với bàn Panel. Nếu 1 trong 2 xảy ra sự cố, bạn vẫn có thể làm việc bình thường trong khi chờ khắc phục.

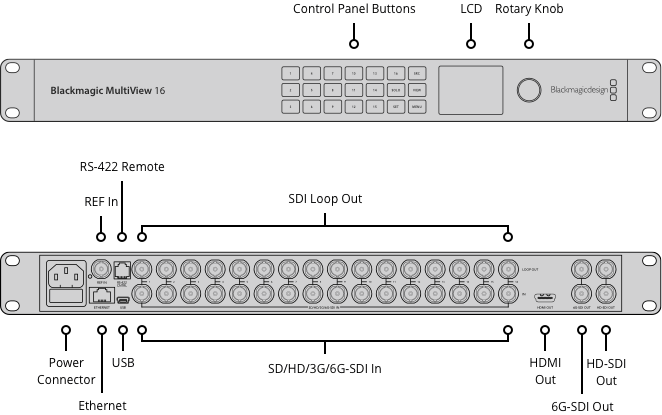

Connections

SDI Video Inputs

16 x 10-bit SD-SDI, HD-SDI and 6G‑SDI.


SDI Video Outputs

16 x 10-bit SD-SDI, HD-SDI and 6G‑SDI.


SDI Rates

270Mb, 1.5G, 3G, 6G.


SDI Video Multi View Outputs

2 x 10-bit HD-SDI, 2 x 10 bit 6G‑SDI.


HDMI Video Multi View Outputs

1 x HDMI type A connector. Output supports EDID of the monitor.


SDI Reclocking

On all SDI outputs, auto switching between standard definition, high definition or 6G‑SDI video.


Reference Input

Black Burst and Tri-Sync for SD, HD and 4K.


Multi Rate Support

Auto detection of SD, HD or 6G‑SDI. Simultaneous viewing of 4K, HD and SD video.


Updates

USB 2.0 high speed (480Mb/s) interface or via Ethernet.


Configuration

Via front panel LCD or use either RJ45 Ethernet or USB 2.0 for firmware updates and IP address setting.






Standards

SD Video Standards

525i59.94 NTSC, 625i50 PAL


HD Video Standards

720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60


2K Video Standards

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF


Ultra HD Video Standards

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30


4K Video Standards

4K DCI 24p


SDI Compliance

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M-B, ITU‑R BT.656 and ITU‑R BT.601.


Audio Meters

Each view, VU standard.


Source Routing

Yes


SDI Video Sampling

4:2:2

SDI Audio Sampling

Television standard sample rate of 48kHz and 24-bit.


SDI Color Precision

10-bit 4:2:2


SDI Color Space

YUV


SDI Auto Switching

Automatically selects between SD-SDI, HD-SDI, and 6G‑SDI on each input so that each input can be running a different television standard.


SDI Metadata Support

Video payload identification ancillary data as per SMPTE 352M.



Control

Built in Control Panel

16 buttons for local control of source routing with 5 buttons and scroll wheel for menu control. 2.2 inch color display.


External Control Panel

Includes Blackmagic Videohub software control panel for Mac OS and Windows for routing sources to views. Supports Blackmagic Smart Control and Blackmagic Master Control hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol.


RS-422 Control

RJ9 for external control.



Display

Built in 1.5 inch LCD for menu settings.



Software

Software Control

MultiView software included free for Windows™ and Mac™


Internal Software Upgrade

Via included updater application.



Operating Systems

Mac

Mac 10.15 Catalina,
Mac 11.1 Big Sur or later.

Windows

Windows 10, 64-bit.



Physical Installation

1 rack unit size. Less than 6 inch deep.



Power Requirements

Power Supply

IEC power cable required, 100 - 240V AC input.


Power Fail Protection

MultiView 16 settings preserved and restored instantly at power on.


Power Consumption

45 Watts

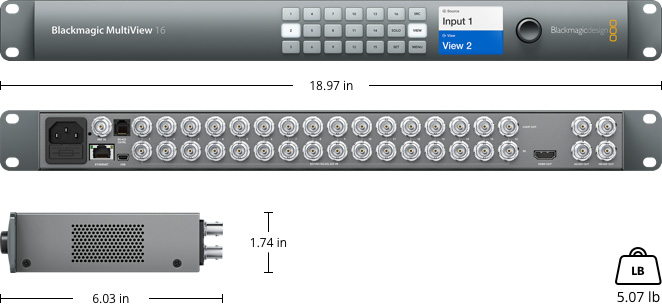

Physical Specifications


Environmental Specifications

Operating temperature

0° to 40° C (32° to 104° F)


Storage temperature

-20° to 45° C (-4° to 113° F)


Relative Humidity

0% to 90% non‑condensing


What's Included

Blackmagic MultiView 16

Welcome wallet with QR code for software download
